Какво представлява бояджийската камера с долно отвеждане на въздуха (downdraft)?

Отстъпваш от класическата кола, свежият ѝ слой наситено пурпурен цвят блести под светлините. Тогава я забелязваш: мъничка прашинка, замръзнала в прозрачния слой. Часове внимателна работа, съсипани за миг. Това разочарование кара професионалните сервизи да си зададат критичен въпрос: защо технологията за низходящ поток превъзхожда други конструкции за безупречни завършеци?

Тази статия определя кабината за боядисване с низходящо течение, обяснява механизма на въздушния поток и изследва приложенията ѝ. Ще научите силните страни на технологията, нейните недостатъци и как да изберете кабина, отговаряща на вашите производствени нужди. Накрая ще вземете информирано инвестиционно решение.

Ключови изводи

• Акабина за боядисване надолуизтласква чистия въздух надолу от тавана и навън през пода. Този вертикален въздушен поток премахва излишните пръски и прах от работната ви зона.
• Този дизайн ви осигурява по-чист завършек с по-малко недостатъци. Прекарвате по-малко време в шлайфане и полиране след всяко боядисване.
• Кабините с изпускателна система надолу също подобряват вашата безопасност. Те бързо отвеждат вредните изпарения и частици от зоната на дишане.
• Основният недостатък е по-високата цена. Необходим е повдигнат под или изкоп за монтаж, а системата използва повече енергия от другите видове кабини.

Как работи въздушният поток надолу

Дефиниране на кабината за боядисване надолу

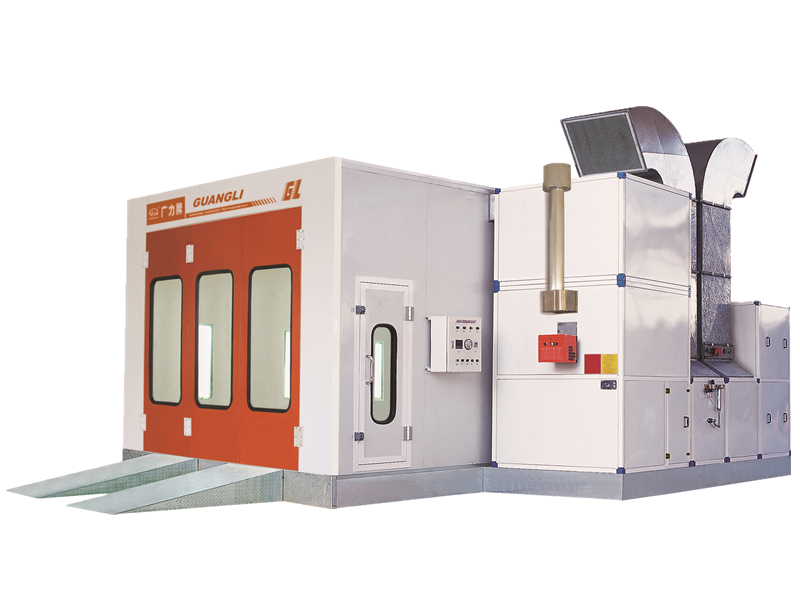

Кабината за боядисване с низходящ поток е напълно затворена кабина за боядисване, предназначена за превозни средства и големи предмети. Нейната определяща характеристика е вертикалният въздушен път: чистият въздух влиза през филтри на тавана и излиза през изпускателна система на нивото на пода. Този дизайн създава контролирана среда, където гравитацията работи с въздушния поток, а не срещу него.

Системата изпълнява две основни функции. Първо, тя създава чиста работна среда за задачи по реставрация. Второ, тя ефективно премахва пръските от зоната на дишане и работната повърхност. Вие се възползвате както от подобрено качество на покритието, така и от повишена безопасност по време на работа.

Въздушният поток започва в пленум с пълна дължина на тавана. Този пленум обикновено заема по-голямата част или целия таван и съдържа вграден филтър, който обеззаразява въздуха, преди да влезе в кабината. След това въздухът тече вертикално надолу върху предмета, който боядисвате. На нивото на пода, изпускателна шахта се простира по цялата дължина на кабината. Тази шахта съдържа филтри, които улавят излишното пръскане и отстраняват токсичните вещества, преди въздухът да излезе през изпускателната система на кабината.

Монтажът варира в зависимост от разположението на вашето съоръжение. Можете да монтирате кабината върху стоманени стойки, което повдига пода и създава пространство за отвеждане на въздуха под пода. Като алтернатива, може да се наложи да изградите бетонна яма под кабината. Всеки подход постига един и същ резултат: специален път за излизане на замърсения въздух надолу.

Поетапният процес на въздушен поток

Разбирането на последователността на въздушния поток ви помага да разберете защо този дизайн е отличен. Следвайте тези три етапа:

1. Етап 1 (Всмукателен пленум и филтрация):Въздухът постъпва в захранващия пленум на кабината и преминава през таванни филтри, които действат като дифузионна среда. Тези филтри комбинират предварителен филтър с краен филтър, изработен от термично свързана, прогресивно структурирана среда, обработена с лепило. Тази комбинация улавя частиците, преди да достигнат до детайла.

2. Етап 2 (Вертикален поток и подови решетки):Чистият въздух продължава надолу и около детайла, събирайки излишните пръски, докато се движи. Замърсеният въздух преминава през изпускателни филтри, разположени в решетъчен отвор на нивото на пода. Тези филтри използват непрекъснати стъклени влакна с отворена структура за максимална ефективност.

3. Етап 3 (Изпускателни вентилатори):Въздухът, натоварен с боя, променя посоката си многократно, за да предотврати замъгляване и натрупване на боя. След това преминава през изпускателен вентилатор, оразмерен така, че да поеме статичното налягане на филтрите. Производителите прецизно подбират размера на двигателя и вентилатора за всяка кабина, за да работят под границите на шума на OSHA.

Разликата в производителността става ясна, когато сравните конструкциите на въздушния поток:

Можете също да различите системите с низходяща тяга от полу-низходящата тяга:

За да определим количествено мощността на системата, разгледайте стандартен пример. Кабина с размери 16 фута ширина и 14 фута височина работи с типична скорост на въздуха от 50 фута в минута. Общият въздушен поток се изчислява като 16 × 40 × 50 = 32 000 CFM. Разделянето на този въздушен поток на обема на кабината от 8 960 кубически фута дава скорост на смяна на въздуха от 3,5 смени на въздуха в минута. Този бърз обмен поддържа атмосферата чиста и безопасна по време на целия процес на боядисване.

Често срещани приложения за кабини за боядисване

Автомобилно пребоядисване и ремонт след сблъсък

Професионалните сервизи за боядисване на автомобили постоянно избират бояджийската кабина с наклонено течение като основен инструмент за постигане на резултати с качество за шоурума. Вертикалният въздушен поток отвежда излишното пръскане директно далеч от вертикалните панели на каросерията, което е от най-голямо значение, когато пръскате врати, калници и задни панели. Системата с кръстосано течение изтласква въздуха хоризонтално през тези повърхности, увеличавайки вероятността частиците да се утаят върху прясната боя, преди тя да се втвърди.

Разликата в качеството на покритието се изразява директно в спестяване на труд. Кабините с низходящ поток произвеждат най-малко дефекти, което означава, че прекарвате значително по-малко време в рязане и полиране след всяка работа. Това намалено време за полиране увеличава производителността и намалява разходите за труд за всяко превозно средство. По-бързото съхнене също допринася за по-кратки времена на цикъла. Можете да контролирате прецизно топлината и въздушния поток, осигурявайки равномерно втвърдяване както за бои на водна основа, така и за бои с разтворител. Резултатът е висококачествено покритие, което отговаря на очакванията на клиентите, без скъпоструваща повторна обработка.

Индустриални и персонализирани довършителни работи

Освен автомобилния ремонт, дизайнът с низходящ поток обслужва и взискателни индустриални приложения, където съвършенството на повърхността е от решаващо значение. Индустриите, които разчитат на тази технология, включват:

• Покритие за аерокосмически компоненти
• Довършителни работи на морски плавателни съдове
• Производство на мебели
• Тежко оборудване и OEM производство

Бояджиите на мотоциклети по поръчка и довършителите на луксозни мебели също разчитат на чистата и контролирана среда. Затвореният дизайн осигурява добре осветено работно пространство, което максимално улавя прах и изпарения, предпазвайки както оператора, така и детайла.

За големи машини е необходима кабина с размер, подходящ за оборудването. Типична кабина за строителни или минни машини е с дължина от 9 до 18 метра, ширина от 4,5 до 6 метра и височина от 4,5 метра или повече. Тези кабини с голям формат често използват пълна низходяща тяга илиполу-низходящи кабини за пръсканепроекти за въздушен поток, в зависимост от конструкцията на пода на съоръжението и изискванията за отвеждане на отработените газове.

Типична кабина за строителни или минни машини: дължина от 9 до 18 метра, ширина от 4,5 до 6 метра и височина над 4,5 метра.

Алтернативата с полу-низходяща бояджийска кабина предлага компромис за съоръжения, които не могат да инсталират подови шахти. Въздухът влиза през филтрирана секция на тавана отпред и тече диагонално към задния изпускателен отвор. Този дизайн все още осигурява добър контрол на прекомерното пръскане за големи части, въпреки че не се равнява на производителността на пълната низходяща бояджийска кабина върху сложни геометрии. Когато обработвате аерокосмически компоненти или морско оборудване със сложни форми, пълната низходяща бояджийска кабина остава превъзходният избор за постоянно покритие и контрол на замърсяването.

Предимства и ограничения

Ключови предимства за качеството и безопасността на покритието

Кабината за боядисване с низходящ въздушен поток осигурява най-голямото си предимство чрез вертикален въздушен поток. Гравитацията издърпва излишния спрей надолу, далеч от детайла, вместо да му позволява да се движи хоризонтално по вертикалните повърхности. Този контрол на посоката създава равномерно покритие с по-малко дефекти, което се изразява директно в по-малко време, прекарано в шлайфане и полиране след всяка работа. Постигате висококачествено покритие върху сложни геометрии, с което системите с кръстосан въздушен поток просто не могат да се сравнят.

Безопасността на оператора се подобрява значително с този дизайн. Изпускателната система на нивото на пода улавя изпаренията и частиците във въздуха, преди да достигнат зоната ви на дишане. Ефективното изсмукване поддържа атмосферата по-чиста по време на целия процес на пръскане, намалявайки излагането ви на опасни пари от боя и изоцианати. Затвореното, добре осветено работно пространство също така минимизира проникването на прах, предпазвайки както вас, така и детайла от замърсяване.

Съображения за цена и монтаж

Основният недостатък на системата за изпускане на въздух надолу е първоначалната инвестиция. Ще платите повече предварително в сравнение с кабина с кръстосано изпускане на въздух с подобни размери. Инсталацията често изисква или стоманени стойки, които повдигат кабината, или бетонна шахта за отвеждане на въздуха под пода. Съоръженията без съществуващи шахти са изправени пред допълнителни строителни разходи и потенциално структурно укрепване.

Експлоатационните разходи също са по-високи. Увеличеният обем на въздушния поток изисква повече енергия за нагряване и придвижване на въздуха през системата. Можете обаче да компенсирате част от тези разходи чрез правилна поддръжка. Манометърът следи натоварването на филтъра, а висококачественият филтър обикновено издържа поне 100 работни часа преди смяна. Запушените филтри намаляват въздушния поток, натоварват вентилаторите за изпускане и създават потенциално запалими условия. Редовната проверка на ръководствата за машини и производствените разпоредби поддържа вашата кабина за боядисване в съответствие с изискванията и предотвратява глоби.

Изпускателните филтри са задължителни съгласно Националните стандарти за емисии на опасни замърсители на въздуха (NESHAP), за да се намалят рисковете за здравето и околната среда. Когато сменяте филтрите, ги опаковайте в торбички с минимално разклащане и ги изхвърлете във външен контейнер за боклук. Никога не работете с кабината без филтър по време на подмяната. За съоръжения, които не могат да поберат подови шахти, полу-надолу разположената кабина за боядисване предлага компромис, въпреки че жертва известна производителност при сложни форми. Претеглете тези фактори спрямо обема на производството и изискванията за довършителни работи, за да определите дали инвестицията е разумна за вашата дейност.

Избор на кабина за боядисване с нисък работен поток

Ключови спецификации за оценка

Размерът на кабината определя всички останали спецификации. Основният фактор, определящ необходимия ви CFM, е размерът на частите, които боядисвате. За кабина с низходящ поток, изчислете CFM, като умножите хоризонталното напречно сечение на кабината по необходимата скорост на повърхността, която OSHA изисква да бъде минимум 100 фута в минута. Да вземем стандартна кабина с низходящ поток с размери 16 фута ширина, 40 фута дължина и 14 фута височина, работеща с типична скорост на въздуха от 50 фута в минута. Общият въздушен поток е 16 × 40 × 50 = 32 000 CFM, а обемът на кабината е 8960 кубически фута, което води до скорост на смяна на въздуха от 3,5 смени на въздуха в минута. Кабините с низходящ поток обикновено изискват от 20 до 40 процента повече въздух от кабините с кръстосано подаване със същите размери.

Оценете тези фактори, когато оценявате вашите нужди:

• Размер и тип кабина. По-големите кабини за камиони или автобуси изискват по-висок капацитет на въздушния поток, което прави системите за спускане надолу идеални.
• Обем и честота на боядисване. Високопроизводителните съоръжения се възползват от системи за изпускане на въздух надолу, за да поддържат постоянна производителност и качество.
• Бюджетни ограничения. Въпреки че инсталацията надолу по течението струва повече първоначално, увеличената производителност може да оправдае инвестицията.
• Изисквания на индустрията. Автомобилният, аерокосмическият и индустриалният сектори имат различни регулаторни стандарти и стандарти за качество на довършителните работи, които диктуват нуждите на CFM.

Кабините с низходящ поток изискват от 20 до 40 процента повече въздух от кабините с кръстосано подаване, което увеличава оперативните разходи. За луксозни автомобили или боядисване с голям обем, увеличеният CFM е оправдан от по-малко дефекти и по-кратко време за полиране. Съобразете стила на въздушния поток с вашия продукт. Ако боядисвате големи превозни средства като автобуси, е необходим низходящ поток. За по-малки части може да е достатъчен кръстосан поток. Кабините с низходящ поток са предизвикателство при боядисване на долната страна на големи предмети като лодки, тъй като бояджията работи срещу низходящия въздушен поток.

Ефективността на филтриране е друга критична спецификация, за да се гарантира съответствие с екологичните стандарти.

Правилата за безопасност диктуват дизайна и работата на вашата кабина за боядисване. Следната таблица обобщава основните изисквания:

Допълнителни изисквания на OSHA:

Нивата на осветление също са важни. Необходимо е достатъчно осветление, за да се открият несъвършенствата, преди боята да се втвърди. Адекватното осветление е от съществено значение за контрол на качеството.

ЗащоГУАНГЛИКабините отговарят на професионалните стандарти

Професионалните бояджийски кабини са проектирани да отговарят на строги стандарти за безопасност и качество, включително съответствие с NFPA 33 за пожарогасене и OSHA 29 CFR 1910.107 за вентилация и електрическа безопасност. Тези стандарти гарантират безопасна работна среда и постоянно качество на покритието. Когато избирате кабина, помислете за опции за персонализиране на размера, филтрацията и осветлението, които да отговарят на вашето конкретно приложение. Правилният монтаж и поддръжка също са от решаващо значение за оптимална производителност и съответствие.

Кабината за боядисване с низходящ поток осигурява вертикален въздушен поток, превъзходен контрол на пръскането и чисто и безопасно работно място. Тези характеристики я правят професионален стандарт за безупречни покрития. Преди покупка, оценете вида на приложението, обема на производството и ограниченията на съоръжението. Помислете дали вашият под може да побере конструкция на шахта или стоманени стойки. Ако не, полу-низходящите кабини за боядисване предлагат практична алтернатива с леко намалена производителност.

Качествената бояджийска кабина с отвеждане на потока не е разход, а инвестиция в постоянно качество на покритието и експлоатационна безопасност. Разгледайте продуктовите предложения на реномирани производители за персонализирани решения и експертни насоки. Свържете се с производител още днес за персонализирана оферта или изтеглете подробно ръководство за купувача, за да сравните спецификациите.

ЧЗВ

Колко често трябва да сменяте филтрите в кабина за боядисване с изпускателна система надолу?

Висококачественият филтър обикновено издържа поне 100 работни часа. Използвайте манометър, за да следите натоварването на филтъра. Запушените филтри намаляват въздушния поток и натоварват вентилаторите за отвеждане на въздуха. Сменяйте ги своевременно, за да поддържате безопасността и качеството на крайния продукт.

CМожете ли да преобразувате кабина с кръстосано издухване в кабина с въздушен поток надолу?

Преустройството изисква значителни структурни промени. Необходими са ви или стоманени стойки за повдигане на кабината, или бетонна яма за отвеждане на въздуха на нивото на пода. Повечето съоръжения намират за по-практично да инсталират нова бояджийска кабина с отвеждане на въздуха надолу, отколкото да преоборудват съществуваща.

Какво отличава кабината за пръскане с низходящ поток от полу-низходящата кабина?

Пълноценната бояджийска кабина с низходящ поток насочва въздуха вертикално от тавана към изпускателните отвори на пода. Полу-низходящите бояджийски кабини насочват въздуха диагонално от предната секция на тавана към задния изпускателен отвор. Изберете пълноценно низходящо течение за сложни геометрии. Изберете полу-низходящо течение, когато изкопните отвори на пода са невъзможни.

Можете ли да боядисвате големи превозни средства в кабина с изпускателна система надолу?

Да. Кабините с низходящ поток са подходящи за автобуси и камиони. Вертикалният въздушен поток се справя ефективно с високи, равни повърхности. За много голямо оборудване може да ви е необходима кабина с дължина от 9 до 18 метра. Помислете за полу-низходящи кабини за пръскане, ако вашето съоръжение не може да побере подови шахти.

Какви стандарти за безопасност се прилагат за кабините за боядисване с изпускателна система надолу?

NFPA 33 изисква противопожарни и вентилационни блокировки. OSHA 29 CFR 1910.107 изисква скорост на потока от 100 FPM и взривоустойчиви електрически компоненти. Уверете се, че производителят спазва тези разпоредби.
